كابينات (لوحات) توزيع الطاقة الكهربائية

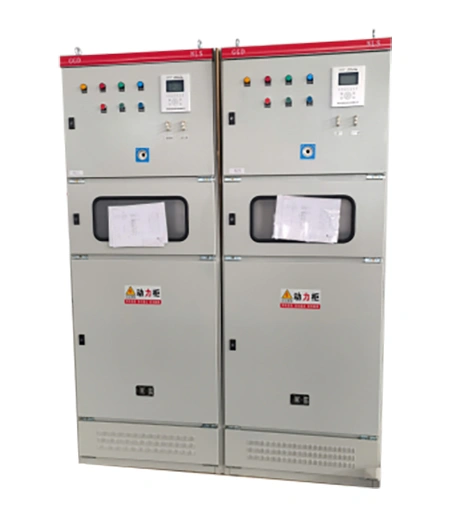

أجهزة الفصل والوصل والتوزيع والتحكم (سويتش جير الجهد المنخفض)، سلسلة GGDLow Voltage Switchgear (Fixed Switchgear)
تعد هذه الأجهزة الحل المثالي للمحطات الفرعية، ومحطات الطاقة، والمؤسسات الصناعية أو التعدينية التي تعمل بتيار متردد 50 هرتز، وجهد تشغيل 380 فولت، وتيارات تشغيل 1000 إلى3150 أمبير، كما تُستخدم في أنظمة توزيع الطاقة لأغراض تحويل وتوزيع والتحكم في الطاقة الكهربائية لكل من معدات القدرة، الإنارة، ومعدات التوزيع.
وبالنسبة للتصميم، فقد تم تصميمها وفقاً لمتطلبات وزارة الطاقة، والمستخدمين الرئيسيين للطاقة، وأقسام التصميم الهندسي، مع الالتزام بمبادئ السلامة، الاقتصاد، المنطقية، والموثوقية. وتتميز هذه الأجهزة بـ: قدرة فصل عالية تضمن حماية فائقة للدوائر، استقرار حراري وديناميكي ممتاز، تكوينات كهربائية مرنة وخيارات دمج مريحة، عملية قوية وعملية تصميم حديث، درجة حماية عالية ضد العوامل البيئية. كما يمكن استخدامها كبديل مطوّر ومحسّن للوحات التوزيع منخفضة الجهد التقليدية، مما يجعلها الخيار الأمثل للمشاريع الحديثة التي تتطلب أداءً موثوقاً، حماية قصوى، واستثمار طويل الأمد في البنية التحتية للطاقة.
يتوافق هذا المنتج بالكامل مع متطلبات المعيار الوطني الصيني GB7251.1 ومعايير اللجنة الكهروتقنية الدولية IEC 60439، مما يضمن مستوى عالي من الجودة والسلامة والاعتمادية وفقاً لأفضل المعايير العالمية في مجال لوحات التوزيع الكهربائية.
| الجهد التشغيلي المقنن (Ue) (فولت) | 400/660 |
| الجهد المقنن للعزل (Ui) (فولت) | 660/800 |
| التردد المقنن (هرتز) | 50 (60) |
| التيار المقنن | ≤3150 |
| التيار المقنن لتحمل المدة القصيرة (Icw) (كيلو أمبير) | (15، 30، 50 كيلوا أمبير لمدة 1 ثانية، قيمة RMS) |
| التيار المقنن لتحمل الذروة (Ipk) (كيلو أمبير) | (30، 63، 105 كيلو أمبير لمدة 0.1 ثانية، القيمة القصوى) |
| الجهد المقنن لتحمل التردد الكهربائي لفترة دقيقة واحدة | 2500 V |
| الجهد الثانوي المقنن لتحمل التردد الكهربائي لفترة دقيقة واحدة | 2500 V |
| درجة حماية الغلاف (الصندوق) | IP30, IP40 (حسب الطلب) |
| ارتفاع الكابينة (مم) | 2000, 3300, 2400, 2600 (قابلة للتخصيص) |
| عرض الكابينة (مم) | 600, 800, 1000, 1200 (قابلة للتخصيص) |
| عمق الكابينة (مم) | 600, 800, 1000, 1200 (قابلة للتخصيص) |
درجة الحماية للكابينة IP30 كمعيار قياسي.
كما يمكن للمستخدمين اختيار درجات حماية أخرى مثل IP20 أو IP40 وفقاً لمتطلبات البيئة التشغيلية، لضمان سلامة المعدات واستمرارية الأداء في مختلف الظروف.
- تتميز بتصميم موحد عالمياً، حيث يتم تصنيع الإطار جزئياً باللحام وتجميعه باستخدام بروفيلات فولاذية 8MF مثنية على البارد، مع وجود فتحات تركيب 20 وحدة، ما يضمن مستوى عالٍ من التوحيد القياسي والتوافقية مع المكونات المختلفة.
- صُممت الخزانة مع تحسين فعال لتبديد الحرارة، حيث تم وضع فتحات تهوية في الأعلى والأسفل. وعند توليد الحرارة داخل المكونات الكهربائية، يرتفع الهواء الساخن ويخرج من الفتحات العلوية، بينما يدخل الهواء البارد من الأسفل، ليكوّن مساراً طبيعياً للتهوية يضمن تبريداً فعالاً للمكونات الداخلية.
- يتبع الهيكل الخارجي للخزانة أحدث مبادئ التصميم الصناعي الحديث، مع استخدام النسبة الذهبية في تقسيم الأبعاد لتحقيق مظهر أنيق وجاذب.
- يمكن إزالة الغطاء العلوي عند الحاجة لتسهيل تركيب وضبط القضيب الرئيسي في الموقع. كما تم تزويد الخزانة بـ حلقات رفع في الزوايا الأربع لتسهيل الرفع والنقل بأمان.
- درجة حماية الخزانة القياسية هي IP30، ويمكن للمستخدمين اختيار IP20 أو IP40 وفقاً لمتطلبات البيئة، لضمان حماية مثالية واستمرارية تشغيل موثوقة.
- الارتفاع عن مستوى سطح البحر: لا يتجاوز 2000 متر.
- درجة حرارة الهواء المحيط: لا تزيد عن موجب 40 درجة مئوية ولا تقل عن سالب 10 درجة مئوية، مع ضرورة ألا يتجاوز متوسط درجة الحرارة خلال 24 ساعة موجب 35 درجة مئوية.
- الظروف الجوية: هواء نظيف مع نسبة رطوبة نسبية لا تتجاوز 50 بالمائة عند موجب 40 درجة مئوية، ويُسمح برطوبة أعلى عند درجات حرارة أقل، مثل 90 بالمائة عند موجب 20 درجة مئوية.
- متطلبات موقع التركيب: يجب أن تكون المواقع خالية من مخاطر الحريق أو الانفجار، التلوث الشديد، التآكل الكيميائي، أو الاهتزازات القوية.
- ميلان التركيب: يجب ألا يتجاوز ميلان الخزانة عن المستوى العمودي 5 درجات.
- درجة حرارة النقل والتخزين المناسبة: من سالب 25 درجة إلى موجب 55 درجة مئوية، مع السماح بدرجات حرارة قصيرة المدى (لا تتجاوز 24 ساعة) حتى موجب 65 درجة مئوية.
ملاحظة: إذا كانت هناك ظروف تشغيل خاصة أو استثنائية، يُرجى توضيح التفاصيل عند تقديم الطلب، ليتم تقديم الاستشارات الفنية وضمان تكييف الخزانة لتلائم متطلبات التشغيل الخاصة، مما يضمن أقصى درجات الأمان والكفاءة للنظام الكهربائي.
