كابينات (لوحات) توزيع الطاقة الكهربائية

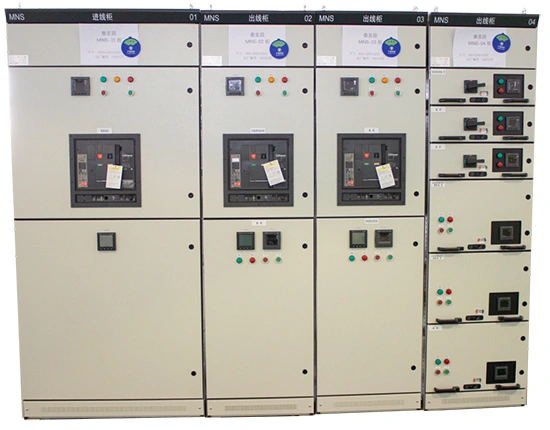

أجهزة الفصل والوصل والتوزيع التحكم (سويتش جير الجهد المنخفض)، سلسلة MNSLow Voltage Switchgear (Withdrawable Switchgear)
تمثّل لوحات المفاتيح الكهربائية منخفضة الجهد MNS قمة الحلول الهندسية المتقدمة في عالم توزيع الطاقة، إذ تأتي بتصميم نمطي معياري ذكي يوفّر مرونة عالية في التركيب والتوسعة، ويواكب متطلبات المشاريع الكبرى والمعقّدة. وقد جُهِّز كل درج بمنظومة تشابك ميكانيكي عالية الاعتمادية، صُمّمت بعناية لضمان أقصى درجات السلامة التشغيلية والاستقرار، حتى في أصعب ظروف العمل. كما صُمّمت للعمل بكفاءة فائقة ضمن أنظمة التيار المتردد 50/60 هرتز، وبجهود تشغيل 400 فولت أو 660 فولت، وبتيارات تصل إلى4000 أمبير، مع تكوين ثلاثي الطور بخمسة أسلاك، ما يجعلها الحل الأمثل لمشاريع الطاقة ذات الأحمال العالية والمتطلبات الدقيقة. ولذلك، تحظى هذه اللوحات بثقة واسعة في محطات توليد الطاقة ومحطات التحويل، وفي المنشآت الصناعية والتعدينية، إضافة إلى المباني التجارية الكبرى، والفنادق، والمطارات، والموانئ، ومراكز الاتصالات، حيث تؤدي دوراً محورياً في توليد ونقل وتوزيع الطاقة الكهربائية، إلى جانب التحكم الذكي والآمن في معدات استهلاك الطاقة. ولتعزيز كفاءة المنظومة الكهربائية، يمكن دمج كابينات تعويض القدرة غير الفعّالة (المكثفات) مباشرة مع القضيب الرئيسي، بما يضمن تحسين معامل القدرة، وتقليل الفواقد، وخفض تكاليف التشغيل، وتحقيق أداء كهربائي مستقر ومستدام.
ولذلك، فإن هذه الوحدات ليست مجرد لوحات توزيع… إنها حل متكامل يجمع بين القوة، والأمان، والكفاءة، والاستثمار طويل الأمد في بنية الطاقة الكهربائية.
يتوافق هذا المنتج بالكامل مع متطلبات المعيار الوطني الصيني GB7251.1 ومعايير اللجنة الكهروتقنية الدولية IEC 60439، مما يضمن مستوى عالي من الجودة والسلامة والاعتمادية وفقاً لأفضل المعايير العالمية في مجال لوحات التوزيع الكهربائية.
| فئة زيادة الجهد | IV III | |
| درجة التلوث | 3 | |
| الجهد التشغيلي المقنن (Ue) (فولت) | 400/660 | |
| الجهد المقنن للعزل (Ui) (فولت) | 660/1000 | |
| التردد المقنن (هرتز) | 50 (60) | |
| قضيب بسبار أفقي | التيار المقنن | ≤4000A |
| التيار المقنن لتحمل المدة القصيرة (Icw) (كيلو أمبير) | (50، 65، 80 كيلوا أمبير لمدة 1 ثانية، قيمة RMS) | |
| التيار المقنن لتحمل الذروة (Ipk) (كيلو أمبير) | (105، 140، 176 كيلو أمبير لمدة 0.1 ثانية، القيمة القصوى) | |
| قضيب بسبار عمودي | التيار التشغيلي الأقصى المقنن | ≤1000A |
| التيار المقنن لتحمل المدة القصيرة | 50kA | |
| التيار المقنن لتحمل الذروة | 105kA | |
| درجة حماية الغلاف | IP30, IP43 (حسب الطلب) | |
كيفية تقسيم كابينة التحكم بالطاقة عادةً إلى أقسام؟
كخزانة (كابينة) تشغيل أحادية أو ثنائية الجانب، يتم تقسيم كل خزانة إلى ثلاثة أقسام رئيسية: قسم القضيب الرئيسي، القسم الكهربائي، وقسم الكابلات.
أين تنعكس أنظمة الحماية والسلامة الرئيسية في خزانة التحكم بالطاقة؟
لمنع الوميض الكهربائي (Arc Flash) والدوائر القصيرة (Short Circuit)، يتم تركيب لوحة وظيفية من البولي يوريثان عالي الكثافة مقاومة للهب أو لوحة عازلة مجلفنة بين قسم القضيب الرئيسي والقسم الكهربائي، مما يضمن سلامة التشغيل العالية. أما بين الأدراج، توفر فواصل معدنية مجلفنة مزودة بفتحات تهوية عزلاً إضافياً لتقليل التداخل بين الدوائر. كما تدعم مكونات بلاستيكية عالية الأداء وخالية من الهالوجين مع عزل CTI300 الأجزاء الحية، لتعزيز السلامة الكهربائية. فضلاً عن ذلك، تحتوي الخزانة أيضاً على نظام تأريض مستقل (PE) وموصل N محايد يمتد عبر الوحدة بأكملها، مما يتيح لكل دائرة الاتصال بنقاط التأريض أو المحايد القريبة. ويثبت الهيكل بواسطة مسامير لولبية لضمان موثوقية تأريض عالية.
