خزائن (كابينات) المكونات الكهربائية

سلسلة CBES

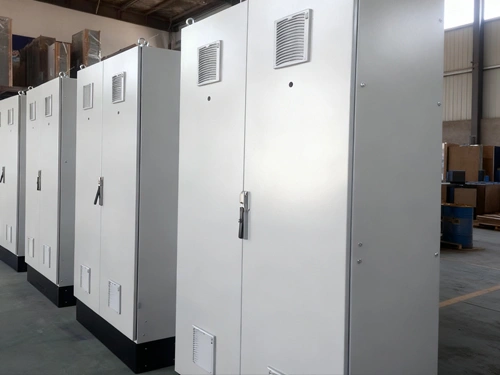

حاوية لوحة تحكم كهربائية، بهيكل فولاذي مشكل بخمس طيات متتابعة (لتعزيز المتانة)، سلسلة CBESCBES Control Panel Enclosure (5-Fold Steel Profile)

معتمدة بشهادات: CE، ISO، IP65، شهادة مقاومة للصدأ والتآكل، شهادة ARH

اطلب عرض سعر
الميزات
  • صفيحة التثبيت مصنَّعة من فولاذ مجلفن عالي الجودة بسماكة 2.5 مم، مع حواف مطوية على شكل U بارتفاع 20 مم على الجانبين، ما يمنح الخزانة صلابة هيكلية فائقة ويسهّل عمليات النقل والتركيب.
  • تم تجهيز صفيحة التثبيت بمنزلقات بلاستيكية متينة تتيح الإدخال السريع من الواجهة الأمامية عبر قضبان التوجيه، مما يسرّع عملية التركيب. كما يعتمد اللوح الخلفي نظام تثبيت بالبراغي يضمن سهولة الفك والتركيب، مع إمكانية تهيئة الخزانة بأبواب أمامية وخلفية حسب متطلبات المشروع.
  • الجهة الداخلية للباب مدعّمة بهياكل تقوية من أنابيب مربعة مجلفنة، ما يعزز قدرة التحمل ويتيح تثبيت شرائط تركيب المكونات الكهربائية بثبات وأمان.
  • يعتمد باب الخزانة على نظام إحكام متكامل باستخدام جوان (حلقة إحكام / حشية مانعة للتسرب) من البولي يوريثان الرغوي مع تصميم حواف مقاومة للماء، ليؤمّن حماية فعالة ضد الغبار والرطوبة ويحافظ على مستوى الحماية المصنّف للخزانة.
  • مزودة بمفصلات عالية التحمل ونظام إغلاق ثلاثي النقاط (علوي – أوسط – سفلي)، مع إمكانية تغيير اتجاه فتح الباب يميناً أو يساراً، وبزاوية فتح واسعة تصل إلى 130 درجة، ما يوفّر سهولة الوصول ومستوى أمان تشغيلي عالٍ.
  • الجزء السفلي من الخزانة يحتوي على ثلاث صفائح إدخال كابلات قابلة للتبديل، ما يوفّر مرونة كبيرة في توجيه وتنظيم الكابلات. كما يسمح نمط الثقوب المعياري تركيب الإكسسوارات والمكوّنات الداخلية بسرعة وكفاءة.
  • تم تجهيز الخزانة من الداخل بوحدة إضاءة داخلية، وحافظة أوراق الصيانة والمخططات الكهربائية، ومروحة تبريد مع فلتر، لضمان تنظيم الوثائق وتحقيق تهوية فعّالة تحافظ على استقرار أداء المكونات الكهربائية.
  • تشمل الخزانة عوارض تثبيت داخلية وشرائط تركيب خاصة بالأبواب، ما يمنح مرونة عالية في تثبيت وتوزيع المكونات. كما تتوفر خيارات إضافية مثل صفائح تثبيت مزدوجة وقواعد ثابتة أو متحركة لتلبية مختلف سيناريوهات التركيب والتطبيق.

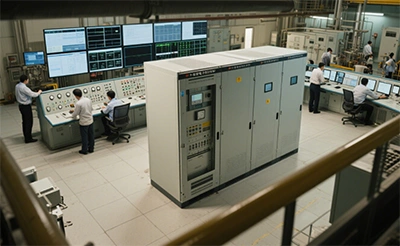

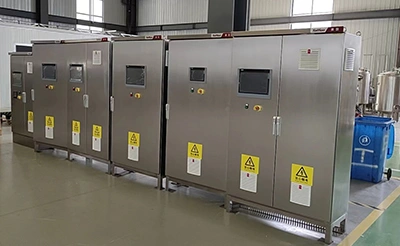

مجالات الاستخدام (التطبيقات)

تُستخدم على نطاق واسع في مختلف الصناعات، بما في ذلك على سبيل المثال لا الحصر:

  • الصناعة التحويلية: مثالية للتحكم في خطوط الإنتاج وإدارة المعدات في صناعات السيارات، والآلات، والإلكترونيات.

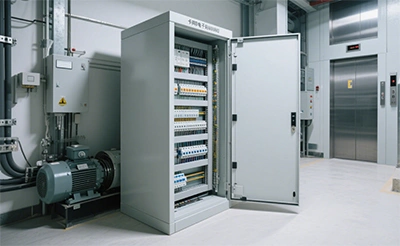

  • قطاع البناء والتشييد: تُطبق في أنظمة التحكم الآلي للمباني، وأنظمة التحكم في المصاعد لضمان التشغيل الآمن والموثوق.
  • قطاع الطاقة: تُستخدم في أنظمة الطاقة الكهربائية، ومحطات معالجة المياه، وتطبيقات التحكم والإدارة في الصناعات البتروكيميائية، لتوفير أداء مستقر وموثوق في بيئات العمل الصعبة.
مجالات الاستخدام (التطبيقات)
مجالات الاستخدام (التطبيقات)
مجالات الاستخدام (التطبيقات)

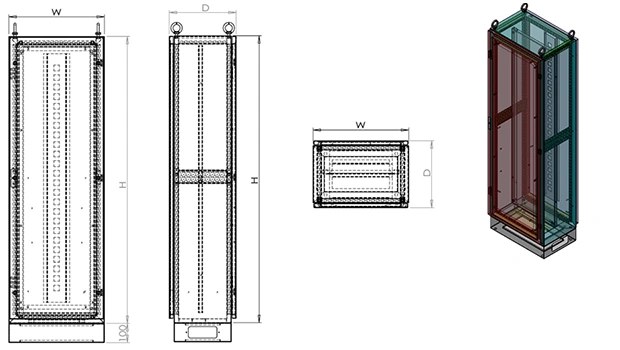

المواصفات
حاوية لوحة تحكم كهربائية، بهيكل فولاذي مشكل بـ 5 طيات، CBES
الطراز الأبعاد الطراز الأبعاد
الارتفاع (مم) العرض (مم) العمق (مم) الارتفاع (مم) العرض (مم) العمق (مم)
CBES 10060 30 1000 600 300 CBES 18080 30 1800 800 300
CBES 10060 40 1000 600 400 CBES 18080 40 1800 800 400
CBES 10080 30 1000 800 300 CBES 18080 50 1800 800 500
CBES 10080 40 1000 800 400 CBES 18080 60 1800 800 600
CBES 12080 30 1200 800 300 CBES 180100 40 1800 1000 400
CBES 12080 40 1200 800 400 CBES 180100 50 1800 1000 500
CBES 120100 30 1200 1000 300 CBES 180100 60 1800 100 600
CBES 120100 40 1200 1000 400 CBES 180100 80 1800 1000 800
CBES 120120 30 1200 1200 300 CBES 180120 40 1800 1200 400
CBES 120120 40 1200 1200 400 CBES 180120 50 1800 1200 500
CBES 14060 30 1400 600 300 CBES 180120 60 1800 1200 600
CBES 14060 40 1400 600 400 CBES 180120 80 1800 1200 800
CBES 14080 30 1400 800 300 CBES 20060 30 2000 600 300
CBES 14080 40 1400 800 400 CBES 20060 40 2000 600 400
CBES 140100 30 1400 1000 300 CBES 20060 50 2000 600 500
CBES 140100 40 1400 1000 400 CBES 20060 60 2000 600 600
CBES 140120 30 1400 1200 300 CBES 20080 30 2000 800 300
CBES 140120 40 1400 1200 400 CBES 20080 40 2000 800 400
CBES 16060 30 1600 600 300 CBES 20080 50 2000 800 500
CBES 16060 40 1600 600 400 CBES 20080 60 2000 800 600
CBES 16080 30 1600 800 300 CBES 20080 80 2000 800 800
CBES 16080 40 1600 800 400 CBES 200100 30 2000 1000 300
CBES 160100 30 1600 1000 300 CBES 200100 40 2000 1000 400
CBES 160100 40 1600 1000 400 CBES 200100 50 2000 1000 500
CBES 160120 30 1600 1200 300 CBES 200100 60 2000 100 600
CBES 160120 40 1600 1200 400 CBES 200100 80 2000 1000 800
CBES 18060 30 1800 600 300 CBES 200120 40 2000 1200 400
CBES 18060 40 1800 600 400 CBES 200120 50 2000 1200 500
CBES 18060 50 1800 600 500 CBES 200120 60 2000 1200 600
CBES 18060 60 1800 600 600 CBES 200120 80 2000 1200 800

الأبعاد المذكورة أعلاه هي أحجام أو قياسات مرجعية قياسية.
ولتلبية الاحتياجات الخاصة أو المتطلبات غير القياسية، يمكن تصنيع الخزائن حسب المواصفات المخصصة للعميل بدقة كاملة.

التكوين القياسي للخزانة
  • لوحة تثبيت واحدة مصنوعة من الفولاذ المجلفن بسماكة 2.5 مم
  • شرائط تثبيت للباب: عدد 2
  • جيب مستندات داخلي لحفظ وترتيب أوراق ومخططات الصيانة وغيرها
  • عوارض تثبيت عمودية: عدد 2
  • باب أمامي واحد مع لوحة خلفية
  • المعالجة السطحية: معالجة فسفاته مع طلاء مسحوقي، اللون RAL7032 / RAL7035 (رمادي / أبيض)
  • مصنوعة من: فولاذ كربوني Q235 (مع إمكانية اختيار الفولاذ المقاوم للصدأ)
  • سماكة الباب: 2.0 مم
  • سماكة هيكل الخزانة: 1.5 مم
  • درجة الحماية: IP56
  • خيار المواد لصناعة الهيكل: متاح الفولاذ المقاوم للصدأ
مفتاح حدي (سويتش حدي) مفتاح حدي (سويتش حدي)
قضيب توصيل نحاسي (بسبار نحاس) قضيب توصيل نحاسي (بسبار نحاس)
دعامة تقوية للتثبيت ومنع الاهتزاز دعامة تقوية للتثبيت ومنع الاهتزاز
سلك تأريض للباب سلك تأريض للباب
المنتجات
حلول متكاملة للاستخدام التجاري والصناعي
لوحات التحكم، صناديق التوزيع، أجهزة سويتش جير
لوحات التحكم، صناديق التوزيع، أجهزة سويتش جير
كابينات لوحات تحكم لأنظمة أوتوماتيكية
كابينات لوحات تحكم لأنظمة أوتوماتيكية
أنظمة تخزين الطاقة الاحتياطية CE-iESS
أنظمة تخزين الطاقة الاحتياطية CE-iESS
استكشف منتجاتنا

نعم، فالمساحة الداخلية مصممة بعناية لتضم فتحات تركيب معيارية، مع ترتيب متقن للأعمدة الرأسية والعوارض العرضية، مما يوفّر مسارات واضحة لتركيب المعدات وفتحات مرنة تسهّل كل عملية تركيب، لتجربة سلسة ومريحة.

يُحقق الباب فتحاً يصل عادةً إلى 130 درجة، ما يمنح حرية كاملة للوصول إلى المعدات الداخلية، ويُسهّل عمليات التشغيل والصيانة دون عناء.

يمكن اختيار بين الفولاذ الكربوني والفولاذ المقاوم للصدأ، حيث تخضع خزانات الفولاذ الكربوني لعملية طلاء مسحوقية بعد معالجة فسفاطية، بينما تتميز خزانات الفولاذ المقاوم للصدأ بلمسة نهائية مصقولة تضفي فخامة ومتانة.

بالطبع، فخيارات التخصيص واسعة وتشمل زاوية واتجاه فتح الأبواب، الأبعاد، والتكوينات الداخلية، مثل الأبواب مزدوجة الطبقة أو الأبواب الخارجية المزودة بزجاج مقسى، لتلبية كل احتياجاتكم بدقة ومرونة.
