خزائن (كابينات) المكونات الكهربائية

سلسلة CBPS

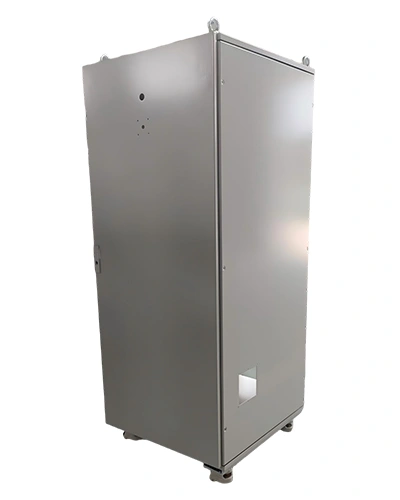

حاوية لوحة تحكم كهربائية، بهيكل فولاذي مشكل بتسع طيات متتابعة (لتعزيز المتانة)، سلسلة CBPSControl Panel Enclosure (9-Fold Steel Profile)

الشهادات ومستوى الحماية: حاصلة على شهادة CE وتتمتع بمستوى حماية IP65 لضمان مقاومة الغبار والمياه في البيئات الصناعية القاسية

هذه الخزانة مصنوعة من ستيل مدرفل على البارد عالي الجودة، حيث يتم تشكيلها بدقة عبر تسع طيات متقنة لتضمن المتانة والدقة في الشكل. كما تعتمد الخزانة على هيكل رئيسي ملحوم بالكامل، يمنحها قوة استثنائية وصلابة فائقة، ما يضمن ثباتاً كاملاً وطول عمر تشغيلي طويل. كما تجدر الإشارة إلى أنها تتحمل أحمالاً تتراوح بين 200 و500 كجم، مما يجعلها الخيار الأمثل للسيرفرات متوسطة الحجم أو البيئات المزدحمة بالمعدات، حيث تتطلب أداءً هيكلياً قوياً وقدرة موثوقة على تحمل الأوزان.

اطلب عرض سعر
الميزات
  • إدارة الكابلات تتميز منطقة دخول الكابلات في الأسفل بثلاثة أغطية قابلة للتبديل، يمكن إعادة وضعها بحرية تامة. وهذا التصميم يُسهّل توجيه الكابلات وتنظيمها، ليبقي الأسلاك الداخلية مرتبة وأنيقة دون فوضى.
  • خيارات الألوان الألوان القياسية للخزانة هي RAL7032 وRAL7035، مع إمكانية تخصيص ألوان أخرى حسب متطلبات العميل، لتتناسب مع أي بيئة أو هوية بصرية.
  • الهيكل المعياري تتصل الأعمدة والأقواس بواسطة وصلات قابلة للتركيب بالضغط أو براغٍ، ما يدعم التركيب المعياري المرن. كما تم تصميم الأعمدة الداخلية بشكل يسمح بإجراء تعديلات لتناسب مختلف ترتيبات المعدات واحتياجات التركيب.
  • تصميم الباب حافة الباب السفلية مرتفعة بحوالي 25 مم عن الأرض، كما توجد فتحات دائرية على فواصل 25 مم، لتعزيز صلابة الباب وتمكين تركيب حزم الأسلاك أو المكونات الكهربائية. كما يحتوي الباب على قضيب تعزيز من أنبوب مربع مثبت بالبراغي، يسهل إزالته عند الحاجة.
  • الألواح القابلة للإزالة تثبت الألواح الجانبية والعليا والسفلية بواسطة براغٍ، ما يجعل فكها وتركيبها سهلاً، ويسهّل التركيب الميداني وضبط المعدات الداخلية.
  • درجة الحماية تُحقق الخزانة حماية تصل إلى IP55 أو أكثر، لتمنع دخول الغبار والماء بشكل فعال، وضمان تشغيل مستقر وآمن للأجهزة الداخلية حتى في أقسى الظروف البيئية.
التطبيقات
مراكز التحكم في الأنظمة المؤتمتة الصناعية

تُستخدم في أنظمة الأتمتة الصناعية لتركيب وحدات التحكم المنطقي القابلة للبرمجة (PLC)، ومحولات التردد، وشاشات لمس، وغيرها من أجهزة التحكم الحيوية. كما توفر هذه المراكز دعماً مستقراً وموثوقاً لأنظمة التحكم الآلي، مما يضمن أداءً سلساً وفعالاً ومستمرًا للمعدات الصناعية.

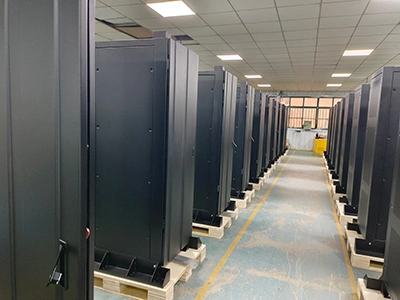

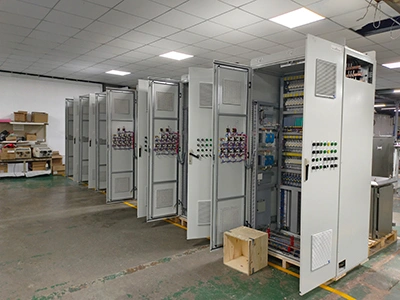

مجالات الاستخدام (التطبيقات)
مجالات الاستخدام (التطبيقات)

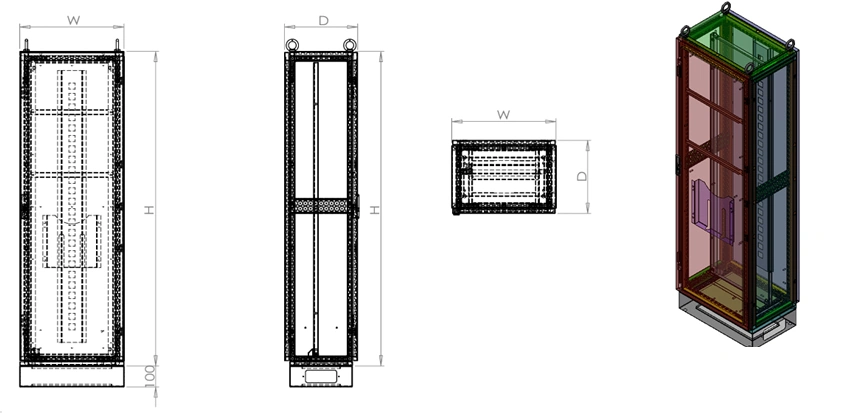

المواصفات
حاوية لوحة تحكم كهربائية، بهيكل فولاذي مشكل بـ 9 طيات
الطراز الأبعاد (مم) الطراز الأبعاد (مم)
  الارتفاع (مم) العرض (مم) العمق (مم)   الارتفاع (مم) العرض (مم) العمق (مم)
CBPS 16060 40 1600 600 400 CBPS 20080 40 2000 800 400
CBPS 16060 50 1600 600 500 CBPS 20080 50 2000 800 500
CBPS 16060 60 1600 600 600 CBPS 20080 60 2000 800 600
CBPS 16080 40 1600 800 400 CBPS 20080 80 2000 800 800
CBPS 16080 50 1600 800 500 CBPS 200100 40 2000 1000 400
CBPS 16080 60 1600 800 600 CBPS 200100 50 2000 1000 500
CBPS 16080 80 1600 800 800 CBPS 200100 60 2000 1000 600
CBPS 18060 40 1800 600 400 CBPS 200100 80 2000 1000 800
CBPS 18060 50 1800 600 500 CBPS 200120 40 2000 1200 400
CBPS 18060 60 1800 600 600 CBPS 200120 50 2000 1200 500
CBPS 18080 40 1800 800 400 CBPS 200120 60 2000 1200 600
CBPS 18080 50 1800 800 500 CBPS 200120 80 2000 1200 800
CBPS 18080 60 1800 800 600 CBPS 22060 40 2200 600 400
CBPS 18080 80 1800 800 800 CBPS 22060 50 2200 600
التكوين القياسي للخزانة
  • لوحة تثبيت مجلفنة واحدة
  • قطعتان من شرائط تثبيت الباب
  • جيب مستندات داخلي لحفظ وترتيب أوراق ومخططات الصيانة وغيرها
  • عمودا تثبيت رأسيان داخليان
  • إضاءة داخلية مع مفتاح تشغيل واحد
  • باب أمامي مع لوحة خلفية

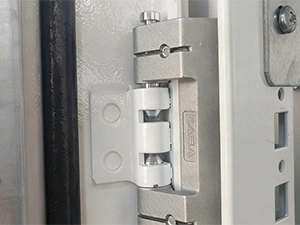

مفصلة الباب مفصلة الباب
مفتاح حدي/ سويتش حدي مفتاح حدي/ سويتش حدي

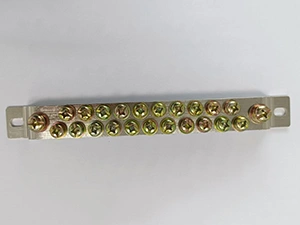

قضيب التوصيل النحاسي (بسبار نحاس) قضيب التوصيل النحاسي (بسبار نحاس)

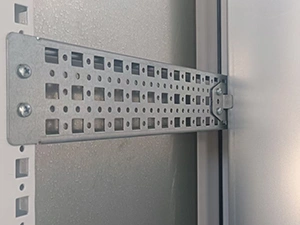

دعامة تقوية للتثبيت ومنع الاهتزاز نوع PVFU LK دعامة تقوية للتثبيت ومنع الاهتزاز نوع PVFU LK
المنتجات
حلول متكاملة للاستخدام التجاري والصناعي
لوحات التحكم، صناديق التوزيع، أجهزة سويتش جير
لوحات التحكم، صناديق التوزيع، أجهزة سويتش جير
كابينات لوحات تحكم لأنظمة أوتوماتيكية
كابينات لوحات تحكم لأنظمة أوتوماتيكية
أنظمة تخزين الطاقة الاحتياطية CE-iESS
أنظمة تخزين الطاقة الاحتياطية CE-iESS
استكشف منتجاتنا

خزانة النوع PS هي خزانة ذات تسع طيّات وبنية هيكلية مؤطرة. تتميز بألواح جانبية قابلة للإزالة، وتدعم ربط الخزائن معاً، وتتمتع بسعة تحميل أعلى، لكنها أغلى قليلاً. أما خزانة النوع ES، والمعروفة أيضًا باسم خزانة الخمسة طيّات، مصنوعة متكاملة بألواح جانبية غير قابلة للإزالة. لا يمكن ربطها بخزائن أخرى، وعادةً ما تكون أكثر اقتصادية.

نظراً لأن خزانةPS تحتوي على ألواح جانبية قابلة للإزالة، فإن أداء العزل أقل قليلاً مقارنةً بخزانة النوع ES، مما يجعلها أقل ملاءمة للتطبيقات التي تتطلب مستويات عالية من العزل.

يُوصى باستخدام طريقة التثبيت من الأسفل. لأنه مقارنة بالطرق التقليدية، فإنها توفر وقت العمل وتحسن كفاءة التركيب.
